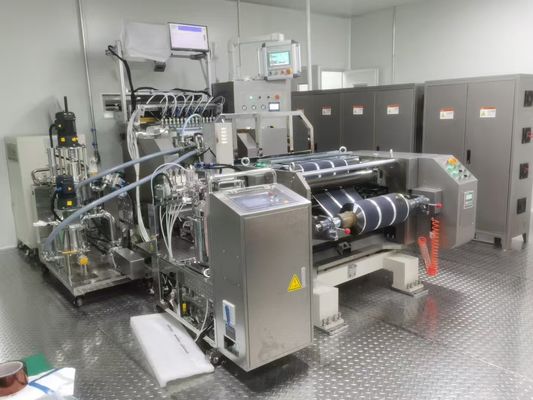

Name: Lithium-ionbatterijen Batterijen produceren Extrusie Slot die coating Machine
Brand: WUHAN GRACE NEW ENERGY CO., LTD.
SKU: GRS-6043-MM
Availability: InStock

Betaalmethode:	T/T, Western Union

Detailsinformatie

Productomschrijving

Gedetailleerde informatie

Merknaam

GERUISI

Modelnummer

GRS-6043-MM

Laagmethode:

Extrusion continued Slot die coating

Versnelling:

8m/min

Het verwarmen functie:

Max 140°C

Breedte van de coating van het rolleroppervlak:

480 mm

Breedte nauwkeurigheid:

±0,5 mm

Beschermingsmethode:

ononderbroken deklaag

Productomschrijving

Lithium -ionbatterij Batterij Batterij produceren Extrusion Slot Die Coating Machine

Basisparameters van substraat
	Negatief substraat	Positief substraat		Opmerkingen
Naam	koperen folie	Aluminiumfolie
Dikte	(4,5-20) μm	(9-30) μm
Substraatbreedte	(400-500) mm	(400-500) mm
Coatingparameters
Materiële naam	negatieve elektrode slurry	Positieve elektrode slurry
	Grafiet, mesofase koolstof, harde koolstof, etc.	Lithium kobaltaat, lithiummanganaat, lithiumijzerfosfaat, ternair, enz.
Dubbele coating droog Dikte	(50-200) μm (exclusief folie enkelzijds droog materiaal)	(50-200) μm (exclusief folie enkelzijds droog materiaal)
Natte dikte van coating	100 μm ~ 400 μm	100 μm ~ 400 μm
Vaste inhoud	(45-48) %	Three Yuan: 66-70% Mangaan: 66-70% Lithium-ijzer: 52-58% Pure Cobalt: 66-70%		Variatiebereik van vaste inhoud: ± 0,5; Temperatuur: 26 ± 2 ℃;
Soortelijk gewicht	(1.0-1.5) G/cm³	(1.0-2.5) G/cm³
Viscositeit	2000-4000 cps	Three Yuan: 4000-6000cps Mangaan: 4000-6000cps Lithium-ijzer: 8000-12000cps Pure Cobalt: 4000-6000cps		Negatieve variatiebereik van de viscositeit van elektroden: ± 200/2H; Variatiebereik van kathodeviscositeit: ± 500/2H;
Temperatuur	Volgens de procesregeling RT ~ 140 ℃, met behulp van elektrische verwarmingsmethode
Oplosmiddel	NMP -oliesysteem/watersysteem	NMP -oliesysteem/watersysteem
Gewichtsfout	Enkele kant ≤ ± 1,3% dubbele zijkant ± 1,2%	Enkele kant ≤ ± 1,3% dubbele zijkant ± 1,2%
Basisparameters van de machine
Coatingrolbreedte	600 mm
effectieve coating Breedte	480 mm en lager;
Coatingmethode	Continu, Gap Extrusion Coating (inclusief stripcoating)
dressing coating Snelheid	1 ~ 8 m/min (gerelateerd aan slurry -toestand en instelling voor coatingproces);
Maximale machines Snelheid	30 m/min
Stroom	380V x 50Hz, 3 fase (controlevoeding 220V x 50Hz, eenfase)			beschermende aarding
Totale kracht	Maximaal 145 kW
Luchtbron	0,6 mpa
Totale afmetingen van de machine: 20 lange x 3,4 breed x 3,0 m hoog (gerelateerd aan de configuratie, de lengte is ongeveer 1,5 m langer voor elke extra diktemeting)
4. Veiligheidseisen
Voldoen aan relevante nationale normen.
5. Milieu -eisen
Apparatuur Gebruiksomgeving Vereisten: omgevingstemperatuur 20-28 ℃, Vochtigheid onder 35%, geen ontvlambaar, corrosief gas; Reinheid: klasse 100000; Gecomprimeerde lucht: na drogen, filteren en stabiliserende druk: de luchtdruk is groter dan 5,0 kg/cm2; Het luchtverbruik is ongeveer 4m 3/h; Uitrusting van apparatuur: 1m afstand van de werkingspositiemeting van apparatuur, geluid ≤ 75dB; Grondvereisten: de fundering is cementgrond of terrazzo -grond, vlakheid 2 mm/㎡, draagvermogen 1000 ㎏/㎡;
5. Parameters van drooggedeelte
Droog oven serienummer	Droogluchtmodus		Temperatuur	Lengte
NEE. 1 NEE. 2 NEE. 3 NEE. 4	Hot Air Circulation System, respectievelijk op en neer uit de actieve wind transmissie Hot Air Circulation System, respectievelijk op en neer uit de actieve wind transmissie Hot Air Circulation System, respectievelijk op en neer uit de actieve wind transmissie Hot Air Circulation System, respectievelijk op en neer uit de actieve wind transmissie		70 - 110 ° C 70 - 140 ° C 70 - 140 ° C 70 - 110 ° C	3m 3m 3m 3m
Aantal temperatuurregelingszones:	4 secties (3 m sectie)
Totale lengte van de oven:	Ongeveer 12 meter
Warmtebron:	Elektrische verwarming
Temperatuur:	Max: 140 ℃
Ovenoppervlak Temperatuur:	Temperatuurstijging is niet meer dan 50 ℃ (exclusief ovendeur)

Inleiding tot de structuur van elk onderdeel
- Uitworpen mechanisme

Serienummer	Project	Parameters	Opmerkingen
	Kader	Verticale plaat vast type, grote plaat nikkel vergulde, roestvrijstalen zijkant elektrische doos (roestvrijstalen matte draadtekeningbehandeling), handmatige rolverandering	1 set
	Uitwikkelrichting	door omhoog of omlaag
	Roldiameter	Maximaal 550 mm
	Roll -gewicht	Max. 600 kg/rol
	Gebruik hanen	Binnencirkeldiameter: (76.2-80.0) mm Materiaal: aluminium buis, koolstofstalen buis, ABS -versterkte plastic, papieren buis	1 set
	winderigheidsas	Opblaasbare asstructuur (3-inch as), met actieve afwikkeling en terugspoelende functies	1 set
	spanningssysteem	Motor + spanningssensor; Spanningsbereik: 10-300 N totale breedte	1 set
	Tapeplatform	Platform: de top is voorzien van een geleidegroef en het platform is ingelegd met een schaal. Bayonet Strip: Type dubbele drukstaaf, de put is gevuld met rubberen strip om metalen deeltjes te voorkomen bij het snijden van de strook	1 set
	correctiesysteem	Ultrasone testen kunnen transparante materialen detecteren, correctienauwkeurigheid van ± 0,5 mm Rectificatieslag> 80 mm
	Gidsrol	Mirror aluminium rol, oppervlak geanodiseerd

Coatingapparaat

Serienummer	Project	Parameters	Opmerkingen
	Coatingmethode	Continu, Gap Extrusion Coating, Stripe Coating
	Sterven	Huiselijke matrijskop met micrometer, lip kan worden ingelegd met hoog slijtvast en corrosiebestendig hardlegeringsstaal, rechtheid ≤ 2 µm, met handmatige omzetreiniging, pakkingvervanging en positioneringsfuncties
	Kader	Q235a stalen plaat, nikkel geplateerd
	Coating Roller -specificaties	φ260 mm, speciale stalen buis, harde chrome plating Circle runout nauwkeurigheid ≤ 2um (mechanische horlogedetectie) Er is geen abnormale ruis, abnormale trillingen en het genereren van warmte van elk onderdeel tijdens het rijden en roteren.
	Specificatie van de niprol	φ120mm stalen rol, gecoat met EPDM, hardheid 68 ± 3 met geleidbaarheid Knopbedieningscilinder om de openings- en slotactie van de roller te bereiken Met veiligheidsdekking
	Extrusiefilmkop Beweging	Basisaandrijving: knopbewerking (gebruik cilinder om in een groot bereik te bewegen) Gap Trimming: knopbewerking (met behulp van Servo Motor Action) Gap -detectie: roosterliniaal (nauwkeurigheid 0,1UM)
	Coatieklep	Pneumatische klikklep
	Rolmateriaal	De buitendiameter van de spiegelaluminiumroller is 110 mm en het oppervlak wordt behandeld met positieve graad.
	Vloeistof valt Ontvangen	De ontvangende doos gemaakt van SUS304 stroomt uit het afvalvat door de pijpleiding.
	Werkbank	Met stappen en leuningen, roestvrij staal
	Gebroken riemdetectie	Toegevoegde detectiefunctie van een gebroken riem

Pompsysteem

Serienummer	Project	Parameters	Opmerkingen
	schroefpomp	Japanse god van oorlogsschroefpomp, servomotor met precisie planetaire reduceeraandrijving
	Doorvoertank	Levelregeling, drukregeling, elektrisch langzaam roeren, verstelbare snelheid, volume 30 liter
	Materiële rendement	Materiaal Reflow Coating Controller
	Filter	Met dynamisch filter kan het aantal mesh worden aangepast aan de behoeften van de klant (120, 150, 200 mesh)
	ijzerverwijderaar	Meer dan 10000 Gaussiaans
	Pijpen en accessoires	Roestvrijstalen snelle connectoren en roestvrijstalen fittingen
	Drukbewakingssysteem	Monitoring van slurrydruk (differentiaaldruk) in de extrusiekopholte, pompuitslag en retourholte, met nauwkeurigheid ≤ 0,005 mpa

Drogende oven

Secties I tot IV
Serienummer	Naam	Parameters	Opmerkingen
1	Model	Hot Air Circulation System, spuitlucht van bovenste en onderste oppervlakken
2	Ovenlengte	Elke sectie van 3 meter, in totaal 12 meter	De totale lengte van de oven is ongeveer 12418 mm
3	Hete luchttemperatuur	RT - 140 ° C
		Temperatuurregelingsnauwkeurigheid: temperatuursetwaarde ± 1 ° C
		Hotluchttemperatuur: ± 3 ° C bij het mondstuk
4	Ovenlichaam	Doosmateriaal: roestvrijstalen plaat	Inclusief explosieverdichte poort en winddrukbewaking
		Isolatielaag: 100 mm dik gevulde isolatie katoen
		Oven voering 304 roestvrij staal, roestvrijstalen lagers
5	Werkdeur	In het operatiegebied
6	Gidsrol	Oppervlakte -anodiseren van spiegelaluminium roller (met aandrijving)
7	Frisse luchtkanaal	Roestvrijstalen plaat
8	hete luchtmondstuk	Boven- en onderste uiteinden: roestvrij staal; Het luchtmondstuk kan worden verwijderd en gereinigd en de hoogte kan worden aangepast om de beste droogefficiëntie te garanderen
9	Hot Air Circulation System: Circulerende ventilator	Al het roestvrij staal in het gebied in contact met de luchtstroom; Met primair filter, verwijderbare reiniging, 3 kW roestvrijstalen ventilator, omvormeraanpassing
9	Verwarming	24 kW elektrische verwarming
10	Circulerend luchtkanaal	Roestvrijstalen plaat, gebogen voor hete luchtcirculatie -eenheid
11	Filter (nieuwe luchtuitgang)	150 mesh roestvrijstalen gaas	Afneembaar
12	Pole stuk inlaat en uitlaat onafhankelijke negatieve drukholte	0,3 m lange negatieve drukstructuur voorkomt lekkage van oplosmiddel
13	Temperatuurmeetpunt	Luchtuitlaat van bovenste en onderste luchtmondstuk
14	Uitlaatventilator:	De totale uitlaatlucht is verdeeld in twee secties en gecontroleerd door respectievelijk frequentieconverter. Het totale uitlaatluchtvolume is 9000 kubieke meter/uur	Partij B is uitgerust met recyclingsysteem
15	Uitlaatkanaal:	Op oppervlakte behandelde stalen plaat, gebogen voor gebruik tussen lichaams- en uitlaatventilator
16	Outlet Seal Box:	Binnenoppervlak: Sus304 stalen plaat
17	Klimapparaat	Plak en reinig de oven
18	Temperatuurmeetpunt	Luchtuitlaat van bovenste en onderste luchtmondstuk
19	NMP herstel	Alleen ventilatorinterface en besturingsinterface zijn voorzien
20	NMP -concentratiedetectie	Elke sectie is gereserveerd voor NMP -sensorinterface en de positieve pool is uitgerust met 1 set detectiesysteem. 1. Wanneer de detectieconcentratie groter is dan 30%, moet de apparatuur een geluids- en lichte alarm maken en de frequentie van de uitlaatventilator verhogen; 2. Wanneer de detectieconcentratie groter is dan 50%, stop dan de coating en de uitlaatventilator loopt met de maximale frequentie;	Positief passend, Negatief

3.5.

Ontladingsapparaat (staart)

Serienummer	Project	Parameters	Hoeveelheid
1	Kader	Verticale plaat vaste structuur, roestvrijstalen elektrische doos, nikkelplateren met grote plaat (roestvrijstalen matgraadtekeningbehandeling)
2	roller	φ160 stalen roller met hard verchroomd oppervlak	1
3	rolletje	φ120 mm stalen rol, gecoat met EPDM, hardheid 68 ± 3, met geleidbaarheid Axis -bewegingsmodus: cilinderaandrijving	1
3	rolletje	Met veiligheidsbeschermingsapparaat	1 set
4	spanningssysteem	Lage wrijvingscilinder + Swing Roller Structure + Tensor Sensor (Double Closed Loop Control) Spanningsbereik: 10-300 N Hele breedte	1 set
5	Gidsrol	Mirror aluminium rol, oppervlak geanodiseerd	1 set
6	Correctiesysteem exporteren	Afwijkingscorrectie, nauwkeurigheid ± 0,5 mm	1 set
7	Diktemeting	Diktemeting detectiesysteem wordt verstrekt tussen tractie en wikkeling. (Positieve configuratie x online oppervlaktedichtheidstest, negatieve laserdiktemeting)	Optioneel

3.6.Wikkingsmechanisme

Serienummer	Project	Parameters	Opmerkingen
	Kader	Verticale plaat vast type, grote plaat nikkel vergulde, roestvrijstalen zijkant elektrische doos, handmatige rolverandering	1 set
	Uitwikkelrichting	door omhoog of omlaag
	Roldiameter	Maximaal 550 mm
	Roll -gewicht	Max. 600 kg/rol
	Gebruik hanen	Binnencirkeldiameter: (76.2-80.0) mm Materiaal: aluminium buis, koolstofstalen buis, ABS -versterkte plastic, papieren buis	1 set
	winderigheidsas	Opblaasbare asstructuur (3-inch as), met actieve afwikkeling en terugspoelende functies	1 set
	spanningssysteem	Motor + spanningssensor; Spanningsbereik: 10-300 N totale breedte	1 set
	Tapeplatform	Platform: de top is voorzien van een geleidegroef en het platform is ingelegd met een schaal. Bayonet Strip: Type dubbele drukstaaf, de put is gevuld met rubberen strip om metalen deeltjes te voorkomen bij het snijden van de strook	1 set
	correctiesysteem	Ultrasone testen kunnen transparante materialen detecteren, correctienauwkeurigheid van ± 0,5 mm Rectificatieslag> 80 mm
	Gidsrol	Mirror aluminium rol, oppervlak geanodiseerd
