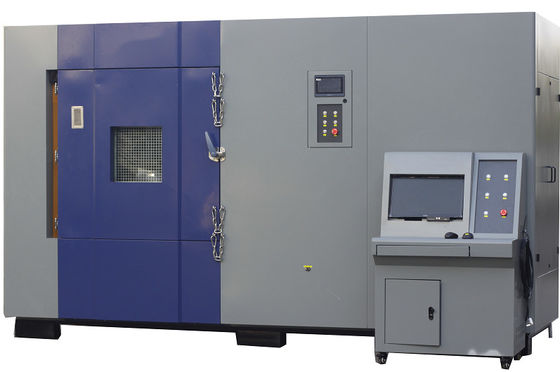

Testmachine voor naald met accu

Hoofd technische parameters:

.1 Effectief volume 5000 L

.3 De interne afmetingen van het testgebied W ((breedte) 2500mm*H ((hoogte) 1000mm *D ((diepte) 2000mm

.4 Buitenafmetingen W ((breedte) 3860 mm*H ((hoogte) 2300 mm*D ((diepte) 2230 mm (horizontaal)

Tips: maat volgt de definitieve ontwerpbevestiging drie standpunten heersen!

5. Krachtweergave Hoog nauwkeurige drukdetectie en weergave via computerscherm

6 Besturingsmodus Computerized control, remote wire control, kan de veiligheid van testers effectief beschermen

7 Beheersvariabelen PLC en computer kunnen afzonderlijk worden bediend en weergegeven; druk, slag, totale spanning of enkele spanning kunnen alleen of in combinatie als beheersvariabelen worden gebruikt,en de test stopt wanneer een voorwaarde de ingestelde waarde bereikt.8 Camera's van bewakingscamera's zijn brand-, vlamvast en hoogtemperatuurbestendig; het explosiebestendige schild is vervangbaar en wordt geleverd met 2 onderdelen

.9 Afstandsbediening De instelling van alle besturingsparameters, het verzamelen van gegevens en de video-opname van het bewakingssysteem kan door een computer m afstand van het apparaat worden bediend.

.10 Resolutie nauwkeurigheid Temperatuur 0,1°C, spanning 1mv

.11 Ondersteuning van het platform met een draagvlak van 1 TB

.12 Hydraulische aandrijflijn

.13 Frequentie van gegevensverzameling: 50 keer per seconde.

.14 Maximaal slag: slag: 600 mm, regelachtheid 1 mm,

.15 Signaltransmissie-modus RS 232 seriepoort of USB2.0 highspeed transmissie seriepoort

.16 Digitaal bemonsteringssysteem 2 spanning 0-60V, nauwkeurigheid 0,1%;

Tweewegtemperatuur 0-800°C, nauwkeurigheid 0,5 °C

.17 Extrusiesnelheid 1~400 mm/min (instelbaar)

.18 Het digitale display van de penetratiekracht is verstelbaar, de nauwkeurigheid is 0,1%

.19 Extrusiereekstrusiereekstrusiedisk (radius 7 mm), kan continu meerlagig extrusiedeformatievullen bereiken

.20 Hoofdspanningsopvangkanaal 1 kanaal

.21 Temperatuuronderzoekbereik 0 ~ 800°C

.22 Spannings- en temperatuurnauwkeurigheid ±1%fs

.23 Servo-klepbeheer voor drukregeling

.24 drukbereik 1KN - 200KN hydraulische bediening

.25 Druknauwkeurigheid ≤±0,5 % (FSR)

.26 nauwkeurigheid van de drukregeling ± 1%

.27 Extrusiesnelheid 1~600 mm/S (instelbaar)

.28 Verplaatsingsresolutie 0,01 mm

.29 nauwkeurigheid van de verplaatsingsregeling ± 1%

.30 Spanningsweergave nauwkeurigheid ± 0,2% FSR

.31 Drukbehoud 0 tot 9999 seconden

.32 Extrusievervorming 0~100% Multi-gear stof instelling, kan continu bereiken multi-layer extrusievervorming belasting

.33 Verzamelfrequentie 100 Hz

.34 Stalen naald standaard Phi 2 mm - Phi 8 mm hoge temperatuur bestand stalen naald elk 2, lengte 100 mm, of op maat volgens de vereisten van de gebruiker

.35 De naaldpunt is 200 mm van het onderste deel van het batterijvlak verwijderd

.36 Acupunctuursnelheid bij een snelheid van 1-80 mm/s, vanaf de richting loodrecht op de batterijplaat door

.37 Penetratie kracht 250 kg

.38 Reis 500 mm of op afspraak

.39 Klemmodus Handmatig klemmen

Korte beschrijving

De accu-extruder wordt gebruikt om de situatie te simuleren waarin de accu wordt gecomprimeerd tijdens het gebruik, transport en opslag van accu-accu-pakketten of -systemen, accucellen,of batterijmodulesHet toont kunstmatig de verschillende situaties die de batterij kan ondervinden wanneer zij wordt blootgesteld aan sterke externe krachten, en wordt gebruikt om de veiligheidsprestaties van de batterij te evalueren;Het apparaat kan de persoonlijke veiligheid absoluut garanderen en de testomgeving niet beschadigen in geval van brand of explosie van de batterij tijdens de test. Testgegevens in realtime (zoals batterijspanning, maximale temperatuur op het oppervlak van de batterij,de drukvideo-gegevens voor het beoordelen van de experimentele resultaten) moeten worden gebruikt om vast te stellen dat de batterij niet mag ontbrandenHet is ook een essentiële testapparatuur voor batterijfabrikanten en onderzoeksinstituten.

De draadjassen zijn allemaal bedekt met metalen brandwerende buizen, waardoor het fenomeen van batterijproefproces effectief voorkomt dat het brandt en brandt;
Verlichtingsarmaturen moeten worden geïnstalleerd om de situatie in de studio van buitenaf duidelijk te kunnen zien;
De installatie van proefgaten en luchttoevoerpunten, met luchttoevoerpunten en uitlaatventilatoren, zal de uitlaatgassen en de luchtdruk van de proefgassen sneller en effectiever elimineren;De testgaten zijn ontworpen voor de tester om temperatuur of luchtdruk in de testruimte te detecteren.;
Het besturingsdeel en de testkamer zijn gescheiden en kunnen op een afstand van 1-2 meter worden bediend, waarbij bepaalde veiligheidsmaatregelen worden genomen.

Huidige testmethoden voor individuele batterijen

--- Drukrichting: druk loodrecht op de richting van de batterijplaat;
--- compressieplaatvorm: een halfcilindervormig lichaam met een straal van 75 mm, waarvan de lengte (L) groter is dan de grootte van de gecomprimeerde batterij;
---Snelheid van het persen: (5 ± 1) mm/s
---Klemgraad: Stop met knijpen nadat de spanning 0V heeft bereikt of de vervorming 30% heeft bereikt of de knijpkracht 200 kN heeft bereikt (wat het eerst is).
Observeer gedurende 1 uur.

Testmethode voor batterijmodule

---Klemrichting: de richting waarin de batterijmodule het meest gevoelig is voor compressie in de totale opstelling van het voertuig is dezelfde.Als de richting die het meest gevoelig is voor compressie niet beschikbaar is, druk loodrecht op de richting van de opstelling van de afzonderlijke batterijen;
---Snelheid van het persen: (5 ± 1) mm/s
--- compressieplaatvorm: een halfcilindervormig lichaam met een straal van 75 mm, waarvan de lengte (L) groter is dan de grootte van de gecomprimeerde batterij, maar niet meer dan 1 m;
---Klemgraad: wanneer de vervorming van de batterijmodule 30% bereikt of de klemkracht 1000 maal het gewicht van de batterij of de grotere van de in tabel 1 vermelde waarden bereikt;10 minuten vasthouden en 1 uur observeren
