Pocket Cell Top zijdeling afdichting ontgassing en voordichting drie in één machine

Introduceer:

Dit apparaat heeft hoofdzakelijk drie functies: verzegeling aan de bovenkant, voorverpakking en vacuümontgassing voor lithiumbatterijen met zakcellen;Deze machine door middel van de display interface classificatie nauwkeurig de bovenste zijkant verpakking te controlerenHet is samengesteld uit een verwarmingsdicht, een vacuümpompdoos en een pneumatisch warmteverzegelingscomponent dat automatisch de verzegeling aan de bovenkant voltooit.voorverpakking en vacuümstaand ontgassen van drie functies van de batterijzakcel.

Hoofdkenmerken:

* De kop is gemaakt van kopermateriaal, goed warmteoverdrachteffect, bespaart energieverbruik, verbetert de werkdoeltreffendheid, energiebesparing dan vergelijkbare producten;

* De druk van de bovenste en onderste kop kan door de drukregelaar worden aangepast om verschillende vereisten voor procesparameters te bereiken;

* De bovenkop en de onderkant worden door de cilinder door twee lineaire geleidingshulzen aangedreven en de bovenkop en de onderkant zijn flexibel.en de gids nauwkeurig is om het parallelisme van het product na randverzegeling te waarborgen;

* De veranderingen in de holte kunnen worden waargenomen tijdens het werk door het perspectiefvenster;

* De dekselholte wordt aangedreven door de cilinder, geleid door de roterende geleidingshoes, flexibele op- en neerbeweging, nauwkeurige begeleiding om de afdichtingsvereisten van het product te waarborgen;

* Kan worden toegepast op verschillende specificaties van productbatterijen, en de aanpassing is eenvoudig en handig;

* Het ontwerp van de hoofdmachine en de bedieningskist, zodat de machine in de handschoenenbox kan worden geplaatst, kan ook in de assemblagelijn worden geplaatst;

* Gemakkelijk te bedienen, mooi uiterlijk, kleine afmetingen, licht gewicht.

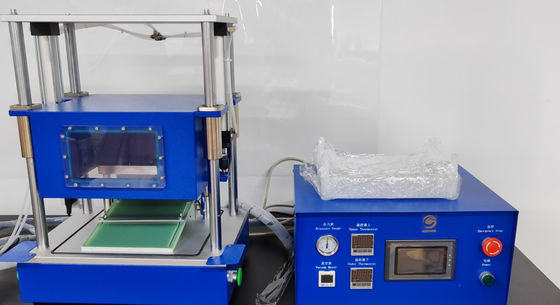

Afbeelding ter referentie:

Technische parameters:

*Automatische besturing met PLC-touchscreen;

* De holte is gemaakt van aluminiumlegering, corrosiebestendig, solide structuur;

* Verstelbare vacuümgraad tot -95 Kpa (eigen vacuümpomp van de koper);

* Hoofdtemperatuur: kamertemperatuur ~ 250°C, temperatuur instelbaar;

* Temperatuurregeling nauwkeurigheid: ±2°C;

* Verwarmingsdichtingsdruk: 0 ~ 7 kg/cm2 verstelbaar;

* Verwarmingstijd: 0 ~ 99 seconden verstelbaar;

* Randbreedte: 5±0,4 mm (volgens de eisen van de klant);

* Maximale randgrootte: 200 mm;

* Maximaal bereik van batterijontlading lengte 200, breedte 160 mm (inclusief gaszak);

* Dichtte van de afdichting: 60 tot 300 mm;

* De nauwkeurigheid van de verzegelingsdikte (mm): elk verschil in de dikte van de verpakking in twee punten < 15 mm;

* Gasverbruik: ongeveer 0,2 liter gecomprimeerd gas/een keer per afdichting;

* Werksnelheid onder luchtdruk: ≥ 180 keer per uur;

* Vermogen: 300w verwarmingsbuis, verwarmingsverbruik van ongeveer 0,6 kW;

* Stroomvoorziening: 220V/50Hz;

* Gecomprimeerde luchtbron: 0,5 ~ 0,8 MPa; bij gebruik in de handschoenenbox moet de cilinderkrachtbron overeenkomen met het werkgas dat in de handschoenenbox wordt gebruikt.

Afmetingen van de apparatuur:

* Algemene afmeting: werkstuk: 470 mm * 485 mm * 435 mm;

Beheerkist: 420 mm * 325 mm * 225 mm;

* Gewicht: ongeveer 50 kg.

Samenstelling van de apparatuur:

Deze machine bestaat uit de volgende delen:

1Mechanisch onderdeel: onderste sjabloonmechanisme, vacuümkamermechanisme, aandrijvingsmechanisme, geleidingsmechanisme, basismechanisme, elektrisch bedieningsmechanisme, enz.;

2Elektrische onderdelen: pneumatische onderdelen, solid state relais, magnetoventielen, foto-elektrische schakelaars, enz.

3 Belangrijkste componenten:

Cylinder: AIRTAC;

Lagers: NSK binnenlandse hoge kwaliteit;

thermostaat: Omron (geïmporteerd uit Japan);

Tijdrelais: Omron / binnenlandse kwaliteit;

Intermediate relais: Omron (invoer uit Japan).

Onderhoudsmethoden en voorzorgsmaatregelen:

1Veeg de bovenste en onderste planken en de vacuümkamer vaak af om ze schoon te houden.

2. smeer de bewegende delen van het lager om de beweging glad te houden.

3Als het lange tijd niet wordt gebruikt, moet het oppervlak van de bewegende onderdelen van het mechanisme schoon worden geveegd en moet het oppervlak met roestvrije olie worden besproeid.

4Controleer regelmatig de schroeven, moeren, pinnen en andere bevestigingsmiddelen in de verschillende delen van de machine om loslopen te voorkomen en ongevallen met betrekking tot de kwaliteit van de machine en persoonlijke ongevallen te voorkomen.

Veilig gebruik:

1. Niet uw handen of andere onderdelen uitstrekken in de vacuümkamer, de bewegende onderdelen van de kogelgeleider, of het gevaarlijke gebied tijdens het gebruik, wat persoonlijk letsel kan veroorzaken.Laat niet toe dat twee of meer personen de machine bedienen om ongelukken te voorkomen.

Opmerking: met elektrische beschermingsinrichting, veiligheidsscherm, zodat de bewegende delen in de binnenkant van de beschermingsscherm, om de persoonlijke veiligheid te garanderen.

2Buitenlandse technici en aangewezen personeel mogen de apparatuur niet willekeurig ontmantelen en ontfouten.

3Verwijder geen onderdelen van het circuit zonder toestemming.
