Toepassing:
Geschikt voor verschillende vloeibare media in high-end micro-vloeibare precisie-metingsindustrieën zoals farmaceutische producten, elektrolyten, zuren, oplosmiddelen, zuivelproducten, kleefstoffen, reagentia, enz.
Grondbeginsel:

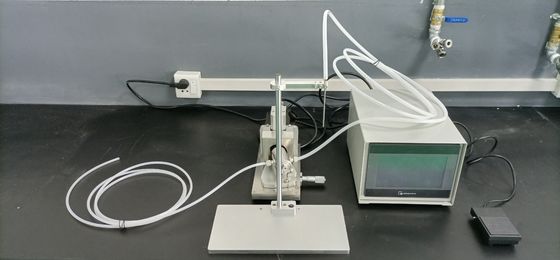

De elektrische meetpomp met hoge precisie maakt gebruik van een koppeling en een stappenmotor om de wisselende rotatie van de zuigerstaaf in de keramische kamer te sturen.met een inlaat- en uitlaatpoort met een schakelaar,Zo wordt een nauwkeurige controle bereikt van de instroom en uitstroom van vloeibare media.
Technologisch proces:
Preparation of power supply and liquid medium → plunger rod rotates to suck liquid into the cavity → plunger rod rotates past the inlet and closes the inlet → plunger rod continues to rotate to discharge the working fluid from the cavity → plunger rod rotates past the outlet and closes the outlet.
Hoofdkenmerken:
1. Geschikt voor het meten, vullen, toevoegen, injecteren, sproeien en markeren van high-end micro precisie vloeibare media.en de stroomnauwkeurigheid is binnen ± 3 ‰.
2Het kernmateriaal van de pomp is gemaakt van speciale industriële keramiek (zirconia ZrO 2, alumina Al 2 O3), die uitstekende eigenschappen heeft van hoge sterkte, slijtvastheid,bestand tegen corrosie door zuur en alkalis, hoge temperatuur weerstand, en lange levensduur.
3Het is bestand tegen chemische reacties en alle delen die met het medium in aanraking komen, zijn gemaakt van keramiek.
4De pompkern en de pompschuil worden verwerkt door de meest geavanceerde nanotechnologie en gel-injectievormtechnologie te combineren, met een uniforme microstructuur en een hoge dichtheid.De matching nauwkeurigheid is zeer hoog, waarbij de keramische technologie van de hoogste kwaliteit wordt bereikt voor zelfverzegeling en zelfglijning, zonder dat aanvullende afdichtingen en smeerolie nodig zijn.
5De pompkas en het onderdeelmechanisme zijn voorzien van zuur- en alkalisch weerstand en kunnen zich aanpassen aan verschillende harde vloeistofomgevingen voor de meting.
6De ontwerpstructuur is een zuigerstructuur met positieve verplaatsing, die in wisselende rotatie functioneert en de slaglengte/rotatieperiode aanpast om de stroom te veranderen.
7Geen afval, geen bubbels, geen lekken, geen vloeistofdruppels, en geen verstoppingen.
8Het systeem heeft krachtige functies, meerdere capaciteits- en snelheidsopties en kan onmiddellijk transfervloeistoffen transformeren en omkeren.
9Geen dynamische afdichtingen of kwetsbare onderdelen, alleen bewegende componenten zuigerstaaf, eenvoudig onderhoud.
10Het gebruik van geïmporteerde programmeerbare controllers en touchscreens voor mens-machine dialoog, met handige parameters en stabiele en betrouwbare prestaties.
11. De vloeistof kan worden gemeten en geïnjecteerd volgens de ingestelde parameters. Wanneer het gespecificeerde vloeistofvolume wordt bereikt, stopt de meting automatisch.
12. Standaard communicatieinterface, dat onafhankelijk kan worden gebruikt of gemakkelijk kan communiceren met PLC of industriële besturingscomputer.
13De gebruiker kan de totale hoeveelheid vloeistof berekenen op basis van de werkelijke productie als volgt: Qtotal (totale vloeistofhoeveelheid) = Qtravel (strokhoeveelheid) * N slag (aantal slag).
14Het heeft verstelbare functiemodi zoals voorwaarts/achterwaarts/achterwaarts volume/vertraagde meting/standby reiniging/capaciteitstelling.
15Het algemene uiterlijk van de machine is compact, esthetisch aangenaam, flexibel in gebruik, gemakkelijk te bedienen, stabiel in werking en veilig en betrouwbaar.
Technische parameters:
Productsoort | Eenkop 1 van 1 wisselende roterende pomp met positieve verplaatsing industriële keramische kolftemperatuur |
Pompkernmateriaal | ZrO2, Al2O3 |
Kernprestaties | Corrosiebestendigheid, hoge temperatuurbestendigheid, slijtvastheid, hoge hardheid, lage wrijvingscoëfficiënt, lange levensduur |
Pompkernparingsnauwkeurigheid | 2 micron |
Rijmodus | Geïmporteerde servomotor/stapmotor |
Versnellingsbereik | 1-1200rpm omkeerbaar omkeerbaar |
Snelheidsregeling | Puls |
Besturings- en weergave-modus | Onderzoek en besturing 4.3 inch touchscreen mens-machine interface dialoog operatie |
Programmeringssoftware | Geïmporteerde Panasonic programmeerbare controller |
Geheugenprestaties | Permanent geheugen kan parameters en tot 100 formules opslaan |
Bereik van de capaciteit voor één slag | 0μL-10000μL, Max10000/1 slag |
Metode voor capaciteitsberekening | Q totaal (totale hoeveelheid vloeistof) = Q slag (hoeveel slag) * N slag (hoeveel slag) |
Meetsnauwkeurigheid | Binnen vijf per duizend |
Toepasselijke gemiddelde temperatuur | Gemiddelde vloeistoftemperatuur ≤ 250°C (vanwege verschillende materiaalkeuzes, vermeld bij bestelling) |
katheter | PE/Teflon/inlaat met binnendiameter Φ6, buitendiameter Φ8, uitlaat met binnendiameter Φ6, buitendiameter Φ8 |
Afvoernaald | Φ2.5/Φ4.0/Φ6.0 (Naald en naaldlengte optioneel) |
Grootte van de meetpomp | L * W * H: 201 * 125 * 147 mm |
Grootte van de controller | L * W * H: 295 * 215 * 157 mm |
gewicht | ≈7,3 kg, inclusief regelaar, meetpomp |
Toepasselijke voedingsbron | AC 220V±10%, 50Hz/60Hz (standaard); AC 110V±10%, 50Hz/60Hz (facultatief) |
Werkomgeving | Temperatuur 0 ~ 40°C, relatieve luchtvochtigheid < 80% |
Beschermingscategorie | IP31 |
Veiligheidsprestaties | Passwordbescherming en fabrieksherstelfunctie om ervoor te zorgen dat de ingestelde parameters niet willekeurig worden gewijzigd |
