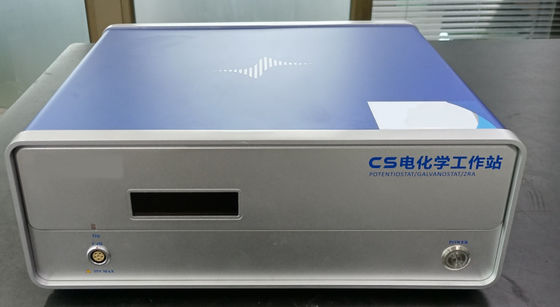

Elektrochemische werkstation voor batterijlaboratorium

Constante potentieel Potentiële regelbereik: ±10V

Het regelbereik van de constante stroom: ±2,0A

Potentiële regelnauwkeurigheid: 0,1% × volle schaal ±1mV

Stroombesturing nauwkeurigheid: 0,1% × volle schaal

Potentiële resolutie: 10V ((> 100Hz), 3V ((< 10Hz)

Stroomgevoeligheid: 1pA

Potentiële stijgingstijd: <1S(<10mA), <10S(<2A

Inputimpedantie van de referentie-elektrode: 1012 ± 20 pF

Stroombereik: 2nA ~ 2A, in totaal 10 stops

Tankdruk: ±21V

Maximale uitgangsstroom: 2,0 A

CV- en LSV-scan snelheid: 0,001mV ~ 10000V/s

CA- en CC-impulsbreedte: 0,0001 ~ 65000s

Stroomverhoging: 1mA@1A/mS

Potentiële toename tijdens potentiële scanning: 0,076MV-@1V /mS

SWV-frequentie: 0,001 ~ 100KHz

DPV- en NPV-pulsbreedte: 0,0001 ~ 1000s

AD-gegevensverzameling: 16bit@3,6MHz, 20bit@1KHz

DA-resolutie: 16 bit, bouwtijd: 1 s

Minimale potentiële toename van CV: 0,020 mV

IMP-frequentie: 10Hz~1MHz

laagdoorlaatfilter: 8 segmenten programmeerbaar

Stroom- en potentiaalbereik: automatische instelling

Interface communicatiemodus: USB2.0

2Indeks van de elektrochemische impedantiefunctie

Signalgenerator:

Frequentie-respons: 10Hz~1MHz

Frequentie nauwkeurigheid: 0,005%

AC-signaalamplitude: 1mV~2500mV

Signalresolutie: 0,1 mV RMS

Gelijkstroomverschil: -10~+10V

DDS-uitgangsimpedantie: 50

golfvorm: sinusgolf, driehoekige golf, vierkantgolf

Sinusgolfvervorming: < 1%

Scanmodus: logaritmisch/lineair, toename/vermindering

Signaalanaliseerder:

Minimale integratietijd: 10 mS of maximale cyclustijd

Maximale integratietijd: 106 cycli of 105S

Metingstermijnvertraging: 0~105 seconden

Dc-offsetcompensatie

Automatisch potentiële compensatiebereik: -10V~+10V

Stroomcompensatiebereik: -1A~+1A

Bandbreedte aanpassing:

Automatische of handmatige instellingen, in totaal 8 niveaus kunnen worden ingesteld

2Indeks van de elektrochemische impedantiefunctie

Signalgenerator:

Frequentie-respons: 10Hz~1MHz

Frequentie nauwkeurigheid: 0,005%

AC-signaalamplitude: 1mV~2500mV

Signalresolutie: 0,1 mV RMS

Gelijkstroomverschil: -10~+10V

DDS-uitgangsimpedantie: 50

golfvorm: sinusgolf, driehoekige golf, vierkantgolf

Sinusgolfvervorming: < 1%

Scanmodus: logaritmisch/lineair, toename/vermindering

Signaalanaliseerder:

Minimale integratietijd: 10 mS of maximale cyclustijd

Maximale integratietijd: 106 cycli of 105S

Metingstermijnvertraging: 0~105 seconden

Dc-offsetcompensatie

Automatisch potentiële compensatiebereik: -10V~+10V

Stroomcompensatiebereik: -1A~+1A

Bandbreedte aanpassing:

Automatische of handmatige instellingen, in totaal 8 niveaus kunnen worden ingesteld

3- Hoofdfuncties van meet- en regelsoftware

Steady-state polarisatie: opencircuit potentiële meting (OCP), constante potentiële polarisatie (I-t curve), constante stroompolarisatie, dynamische potentiële scanning (TAFEL curve),dynamische stroomscan (DGP), potentiële scanstappen;

Transiente polarisatie: willekeurige constante potentiële stapsgolf, willekeurige constante stroomstapsgolf, constante potentiële stap (VSTEP), constante stroomstap;

Timinganalyse: chronopotentiometrie (CP), chronogalvanometrie (CA), chronogalvanometrie (CC);

Voltammetrie: lineaire sweep voltammetrie (LSV) #, lineaire cyclische voltammetrie (CV), gestapelde cyclische voltammetrie (SCV) #, vierkant

Wave voltammetry (SWV) #, differentiële puls voltammetry (DPV) #, conventionele puls voltammetry (NPV) #, conventionele verschil

Split pulse voltammetry (DNPV) #, differentiële pulsstroomdetectie (DPA), dubbele differentiële pulsstroomdetectie (DDPA),

Drie-impuls stroom detectie methode (TPA), geïntegreerde puls stroom detectie methode (IPAD), wisselstroomvoltammetrie (ACV)

Tweede harmonische wisselstroom voltammetrie (SHACV), Fourier-transformatie wisselstroom voltammetrie (FTACV) (de #-methode omvat fase

oplossingsvoltammetrie);

AC-impedantie: elektrochemische impedantie (EIS) ~ frequentiescanning, elektrochemische impedantie (EIS) ~ tijdscanning, elektrochemische impedantie (EIS) ~

Potentiële scanning (Mott-Schottky-curve), constante stroomimpedantietest;

Laad- en ontladingstest: batterijladen en -ontlading, constante stroomladen en -ontlading, constante potentiële lading en ontlading, constante stroomintermitterende titratie GITT,constant potentieel intermitterend

Titratie van PITT;

Uitgebreide metingen: elektrochemisch lawaai (EN), galvanische corrosie meting (ZRA), elektrochemische oplosing/afzetting, gecontroleerde elektrolyse potentieel coulomb

Methode (BE), meting van de oplossingweerstand, cyclische polarisatiecurve.
